CHLFs sind mit einer wartungsfreien Gleitringdichtung ausgestattet. Die Pumpenströmungsteile bestehen aus Edelstahl (304 oder 316), und verschiedene Materialien von Hartmetalldichtungen garantieren die Leckfreiheit beim Pumpen verschiedener Medien; Niedriger Geräuschpegel: Die Pumpe läuft reibungslos auf zwei geräuscharmen Lagern und ist bis auf ein leises Motorgeräusch nahezu geräuschlos.
Beschreibung
Markierung

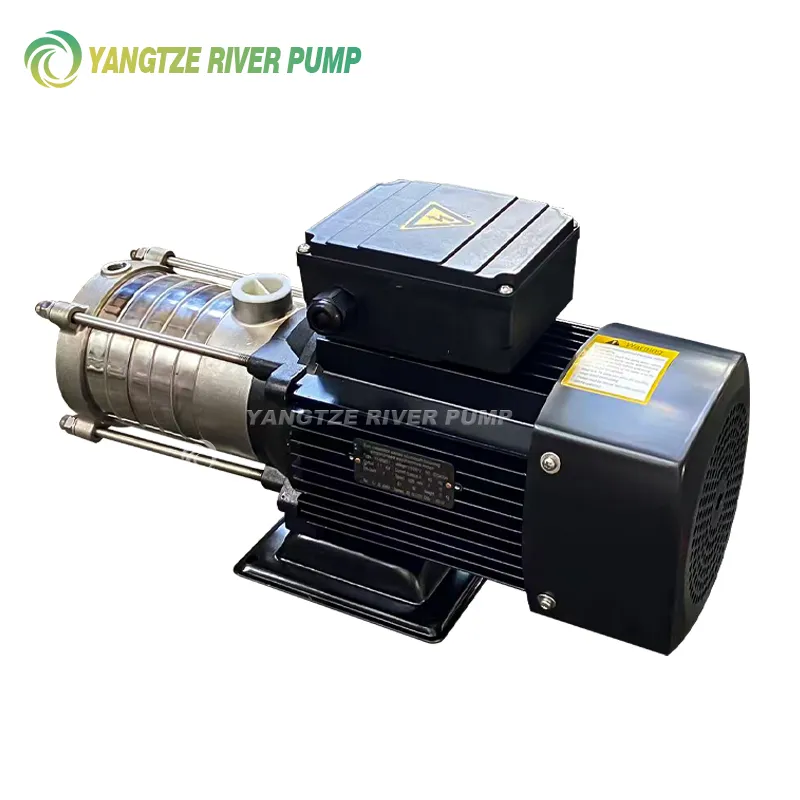

Produktbeschreibung
Die leichten horizontalen mehrstufigen Kreiselpumpen CHL, CHLK und CHLF sind mit einer wartungsfreien Gleitringdichtung ausgestattet. Die Pumpenströmungsteile bestehen aus Edelstahl (304 oder 316), und verschiedene Materialien von Hartmetalldichtungen garantieren die Leckfreiheit beim Pumpen verschiedener Medien; niedriger Geräuschpegel: Die Pumpe läuft reibungslos auf zwei geräuscharmen Lagern und ist bis auf das schwache Geräusch des Motors nahezu geräuschlos; Geringe Ausfallrate: Das einfache und rationelle Design erhöht die mittlere Zeit zwischen Ausfällen der gesamten Einheit erheblich. Sie zeichnen sich durch Eigenschaften wie niedrigen Geräuschpegel, Beständigkeit gegen leichte Korrosion, attraktives Aussehen, geringe Größe und Gewicht sowie eine lange Lebensdauer aus.
Das Gerät verfügt über ein horizontales mehrstufiges Laufraddesign. Die Räder und Leitschaufeln bestehen aus gestanztem und geschweißtem Edelstahl, haben ein geschlossenes Raddesign und eine Einwegabsaugung. Zu den Arbeitsmedien gehören sauberes Wasser, leicht korrosive Flüssigkeiten, mittlere Temperaturen bei der Standardversion von -15°C bis +70°C, bei der Heißversion bis zu +110°C. Ausgestattet mit einem vollständig geschlossenen zweipoligen luftgekühlten Motor, Schutzart IP55, Isolationsklasse F, Standard-380-V-Stromversorgung. Zu den typischen Optionen gehören 7,5–55 m Förderhöhe, 0,5–3,5 m³/h Durchfluss, Edelstahl 304 (Stahl 316 auf Anfrage erhältlich).
Betriebsbedingungen
- Flüssigkeit: flüssig, sauber, nicht viskos, nicht explosiv, frei von festen Partikeln oder Fasern.
- Flüssigkeitstemperatur: Standardversion -15°C bis +70°C
- Heiße Ausführung von +70°C bis +110°C
- Maximale Umgebungstemperatur: +40°C
- Maximaler Betriebsdruck: 10 bar
- Der maximale Eingangsdruck wird durch den maximalen Betriebsdruck begrenzt.
- Säure-Basen-Gleichgewicht der Umgebung: pH 4~9
Anwendungsbereich
Pumpen der Typen CHL, CHLK und CHLF werden hauptsächlich zur Umwälzung in zentralen Klimaanlagen für Wohngebäude und zum Pumpen von Flüssigkeiten in der Industrie eingesetzt. Zum Beispiel Zirkulation und Druckerhöhung von demineralisiertem Wasser, enthärtetem Wasser, in Reinigungssystemen, Leichtölen usw.

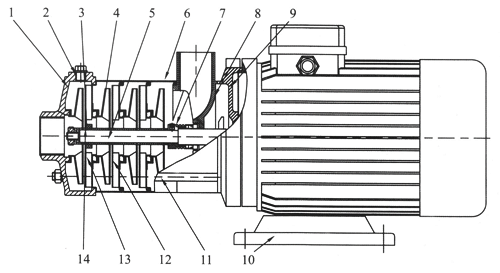

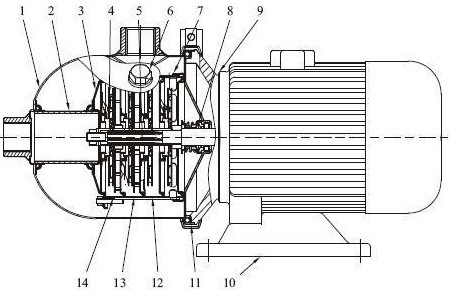

Konstruktionszeichnungen
| Nein. | Name | Material |
| 2 | Stub | Edelstahl |
| 3 | Lager | Wolframcarbid |
| 4 | Laufrad | Edelstahl |
| 5 | Val | Edelstahl |
| 6 | Austragsleitschaufel | Edelstahl |
| 8 | Gleitringdichtung | |
| 9 | Motorendabdeckung | Aluminiumlegierung |
| 10 | Basis | Gusseisen |
| 11 | Spurstange | Edelstahl |
| 12 | Leitschaufel | Edelstahl |
| 13 | Stützleitschaufel | Edelstahl |
| 14 | Laufrad-Distanzhülse | Edelstahl |
| CHLF | ||
| 1 | Eingangsgebäude | Edelstahl |
| 7 | Ausgangsgehäuse | Edelstahl |
| CHLF | ||
| 1 | Eingangsgebäude | Gusseisen |
| 7 | Ausgangsgehäuse | Gusseisen |
| Nein. | Name | Material |
| 1 | Ein-/Ausgangsbereich | Edelstahl |
| 2 | Verbindungsrohr | Edelstahl |
| 3 | Druckplatte | Edelstahl |
| 4 | Laufrad | Edelstahl |
| 5 | Val | Edelstahl |
| 6 | Stub | Edelstahl |
| 7 | Austragsleitschaufel | Edelstahl |
| 8 | Gleitringdichtung | |
| 9 | Motorendabdeckung | Aluminiumlegierung |
| 10 | Basis | Gusseisen |
| 11 | Schnellkupplung | Edelstahl |
| 12 | Leitschaufel | Edelstahl |
| 13 | Stützleitschaufel | Edelstahl |
| 14 | Führungsapparat | Edelstahl |
Leistungsoptionen
| Modell | Ausgestattet mit einem Motor | Verkehr | 0,5 | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 |
| (kW) | (m3/h) | ||||||||
| CHL2-20 | 0,37 | Druck | 19 | 18 | 16 | 14 | 13 | 11 | 9 |
| CHL2-30 | 0,55 | (m) | 28 | 27 | 24 | 21 | 20 | 18 | 14 |
| CHL2-40 | 0,55 | 36 | 34 | 32 | 28 | 26 | 23 | 17 | |
| CHL2-50 | 0,55 | 46 | 43 | 40 | 35 | 33 | 28 | 22 | |
| CHL2-60 | 0,75 | 54 | 50 | 48 | 42 | 38 | 33 | 25 |
| Modell | Ausgestattet mit einem Motor | Verkehr | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| (kW) | (m3/h) | ||||||||
| CHL4-20 | 0,37 | Druck | 19 | 18 | 16 | 15 | 13 | 10 | 7 |
| CHL4-30 | 0,75 | (m) | 28 | 27 | 24 | 22 | 19 | 15 | 10 |
| CHL4-40 | 0,75 | 38 | 36 | 32 | 30 | 26 | 20 | 14 |
| Modell | Ausgestattet mit einem Motor | Verkehr | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| (kW) | (m3/h) | ||||||||
| CHL8-10 | 0,75 | Druck | 9.5 | 9.3 | 9 | 8.5 | 7.5 | 6.5 | 5.5 |
| CHL8-20 | 0,75 | (m) | 19 | 18.5 | 18 | 17 | 15 | 13 | 11 |
| CHL8-30 | 1.1 | 29 | 28 | 27 | 25.5 | 22.5 | 20 | 17.5 | |
| CHL8-40 | 1.5 | 39 | 38 | 36 | 34 | 30 | 26.5 | 22.5 | |
| CHL8-50 | 2.2 | 49 | 47 | 45 | 42,5 | 38 | 33.5 | 28 |
| Modell | Ausgestattet mit einem Motor | Verkehr | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 |
| (kW) | (m3/h) | |||||||||
| CHL12-10 | 0,75 | Druck | 11.2 | 11 | 10.5 | 10 | 9.5 | 9 | 8 | 7 |
| CHL12-20 | 1.2 | (m) | 22.5 | 22 | 21.5 | 20.5 | 19.5 | 18.5 | 17 | 15.5 |
| CHL12-30 | 1.8 | 34.5 | 33.5 | 32.5 | 31 | 29.5 | 28 | 26 | 23.5 | |
| CHL12-40 | 2.4 | 46 | 45 | 43,5 | 41,5 | 39,5 | 37,5 | 35 | 31.5 | |
| CHL12-50 | 3 | 58 | 56,5 | 55 | 52,5 | 50 | 47 | 44 | 40 |
| Modell | Ausgestattet mit einem Motor | Verkehr | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 |
| (kW) | (m3/h) | |||||||||
| CHL16-10 | 1.1 | Druck | 12.5 | 12 | 11.5 | 10.5 | 10 | 9 | 7.5 | 7 |
| CHL16-20 | 2.2 | (m) | 25.5 | 24 | 23 | 22 | 21 | 19 | 17 | 15 |
| CHL16-30 | 3 | 38,5 | 37 | 36 | 34 | 32 | 30 | 27 | 23 |
| Modell | Ausgestattet mit einem Motor | Verkehr | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
| (kW) | (m3/h) | |||||||||
| CHL20-10 | 1.1 | Druck | 13.5 | 13 | 12.5 | 12 | 11 | 10 | 9 | 8 |
| CHL20-20 | 2.2 | (m) | 27 | 26.5 | 25.5 | 25 | 23.5 | 22 | 20.5 | 19 |
| CHL20-30 | 4 | 39,5 | 39 | 38 | 37,5 | 35,5 | 34 | 31.5 | 29 |
